En algunas aplicaciones,
es necesario poseer una fuente de 5V con mayor corriente, es posible
colocar varios reguladores 7805 en paralelo, pero no es recomendable, ya
que como cada uno de ellos es un dispositivo regulador, no va a estar
distribuido la carga entre ellos.

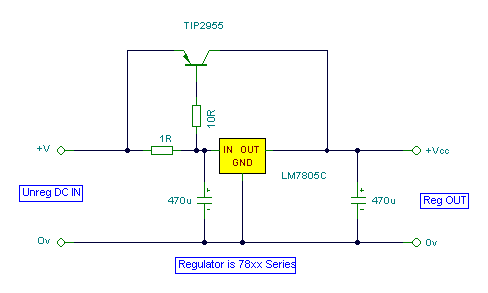

El presente diseño usa
un regulador 7805 que nos provee los 5 voltios regulados, y hasta 1
amperio de corriente, añadiendo un transistor PNP como driver,
puede llegar a entregarnos mas corriente y dependiendo del transistor
que se use, en nuestro caso a 3 amperios, puede llegar a 5 amperios si
es que le le suministra un buen disipador de calor.
El funcionamiento del
circuito es simple, corrientes hasta 650mA van a pasar por el regulador,
encima de este valor el transistor driver entrará en conducción
entregará mas corriente a la carga. Hay que tener en cuenta que las
características de protección de corto circuito que posee el 7805 no
funcionan para esta configuración, por lo que se requerirá de un
circuito limitador de corriente a la salida de este.
Documento redactado por
"Tocache" teniendo como fuente: Circuit Exchange International
