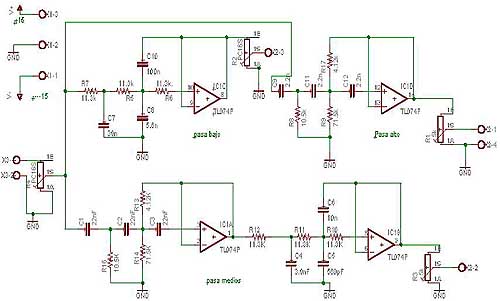

Haga click
en la imagen para ampliación |

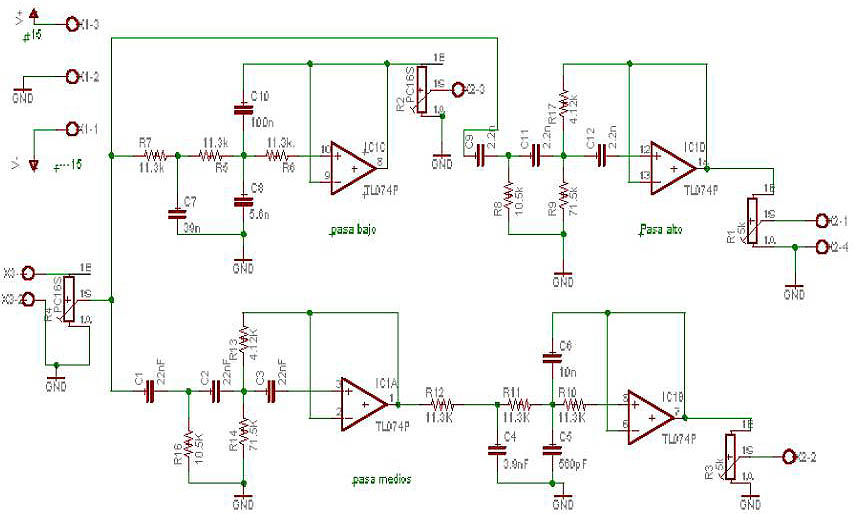

Este circuito es
utilizado en equipos de audio profesional, sirve como separador de
bandas de frecuencia, es decir, una señal de audio es descompuesta,
para este caso, en tres señales, la primera es una señal que contiene
los agudos, la segunda contiene el rango frecuencias medias y la última
el rango de frecuencias bajas. Estas tres señales son dirigidas a
amplificadores, y estos a su vez a sus respectivos parlantes.
Este circuito tiene
controles para ajustar el nivel de entrada y el nivel de cada salida.
Para obtener la mejor calidad, es necesario conseguir condensadores para
aplicaciones de audio, en este caso te recomendamos los condensadores de
poliester.
La tensión de
alimentación es de +15VDC y -15VDC de tipo estabilizada, puedes utlizar
los reguladores convencionales (LM7815 y LM7915).
Documento redactado por
"El Chavo", Abril 2003
